Page 8 - MANUAL BALLESTAS IMAL - PARTES DE CHASIS
P. 8

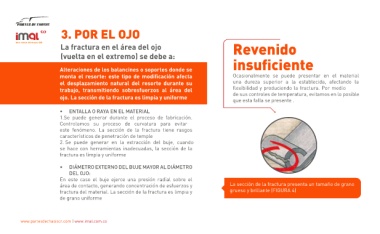

4. Longitudinal
3. POR EL OJO Cuando la fractura se presente a lo largo de la hoja obedece a una entalla
La fractura en el área del ojo Revenido inducida en el proceso de laminación de la materia prima. El control de
calidad sobre las materias primas detecta la presencia de este fenómeno
(vuelta en el extremo) se debe a: antes de someterlas a los procesos de producción.
Alteraciones de los balancines o soportes donde se insuficiente
monta el resorte: este tipo de modificación afecta Ocasionalmente se puede presentar en el material
el desplazamiento natural del resorte durante su una dureza superior a la establecida, afectando la
trabajo, transmitiendo sobresfuerzos al área del flexibilidad y produciendo la fractura. Por medio
ojo. La sección de la fractura es limpia y uniforme de sus controles de temperatura, evitamos en lo posible RECOMENDACIÓN:
que esta falla se presente .
No se limite a cambiar unicamente las hojas de fallaron.
• ENTALLA O RAYA EN EL MATERIAL
1.Se puede generar durante el proceso de fabricación.
Controlamos su proceso de curvatura para evitar
este fenómeno. La sección de la fractura tiene rasgos La sección de la fractura puede presentar 6. Fatiga
característicos de penetración de temple penetración de temple (FIGURA 5) Durante el funcionamiento de un resorte de ballesta, el material
2. Se puede generar en la extracción del buje, cuando se somete a esfuerzos oscilantes de tensión, compresión, torsión y
se hace con herramientas inadecuadas, la sección de la 5. Asentamiento flexión que con el tiempo originan la falla por fatiga. La fractura se
fractura es limpia y uniforme produce por la perdida de las propiedades mecánicas del acero hasta
de las hojas el punto que no soporta los esfuerzos a los cuales es sometido.
• DIÁMETRO EXTERNO DEL BUJE MAYOR AL DIÁMETRO
DEL OJO: La sección de fractura es irregular, aterciopelada y con signos de
En este caso el buje ejerce una presión radial sobre el Cuando se hace el remplazo de algunas hojas de la escala, no debe quedar oxidación
ninguna luz entre las hojas. La falta de un correcto asentamiento genera
área de contacto, generando concentración de esfuerzos y La sección de la fractura presenta un tamaño de grano concentración de esfuerzos y rotura de la sección. Este tipo de fracturas se
fractura del material. La sección de la fractura es limpia y grueso y brillante (FIGURA 4) presenta con mayor frecuencia a medida que el espesor de la hoja aumenta.
de grano uniforme
Colocar una hoja nueva en un resorte que ha perdido su curvatura original,
induce a este tipo de fractura La sección de la fractura es limpia y de grano
uniforme.
